35.Cache:Scratch Pad

对于一些流处理单元（音视频编解码等），需要的数据比较集中且连续。如果让这些数据进入到Cache中，它们会把CPU需要的数据冲刷掉。而且，在较老的程序中，这些音视频流数据不太会被CPU使用到。最早的SOC芯片中，数据流从采集接口(AD等)直接进入编解码单元，编码完成后通过交叉互联总线直接送到Memory或者SD卡中存储。后来，音视频数据占用的带宽变大，并且对实时性的要求更高、处理的复杂性也变高。加大输入Buffer已经不能解决问题了。于是有了Scratch Pad。

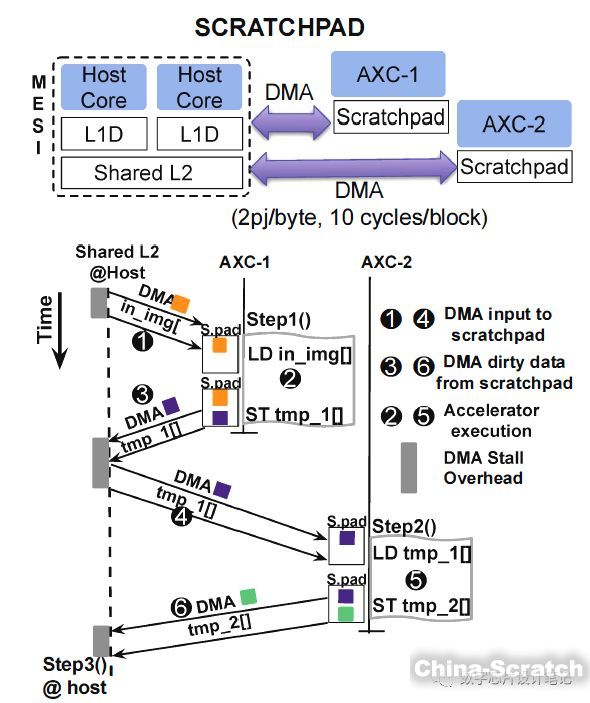

Scratch Pad比较简单，直接通过DMA读取一大段连续数据进入一整段存储空间内，全部处理完之后再通过DMA送回Memory中。Scratch Pad可能会分成几个大段，每个大段至少是几kB大小的(整页)，不会像Cache一样拆成128bit/256bit的小块。Scratch Pad和Cache系统的互联见下图：

使用Scratch Pad做流处理会有很大好处：

1、数据通过DMA传输，不会干扰Cache。

2、数据整段存取，对于Memory的连续读写有好处，并且不存在大量的Cache miss。

3、每个大段带有地址标签，不像Cache一样每个小条Cache行就需要带tag，节省存储空间。

缺点：

1、与Cache共享数据较麻烦，只能通过DMA。

2、多个加速处理单元之间搬运数据耗费时间和功耗。

3、DMA调度优化基本只靠软件，软件优化不好的话性能大幅下降。

另外八卦一句。“针对XX运算单元的DMA访存优化”这个题目下毕业了无数博士……

随着应用的变化，Scratch Pad已经不能满足使用需求。例如，原来拍视频只需要简单编码/存储。现在拍视频需要使用CPU/AI进行物体识别、边缘判断；使用CPU运行拍摄程序；使用GPU/DSP进行滤镜、光线特效处理；使用视频编码单元进行编码。这种情况下，视频数据会被多个单元使用，而且它们对时效的要求还不一样。CPU的拍摄程序需要尽快反应，以免用户感觉卡顿。GPU实时滤镜也需要在较短时间内完成处理。AI的物体识别稍慢一些也不会有太大影响。而视频编解码可以在后面慢慢处理。针对这些应用，存储结构也需要进行相应的调整。
